iptables详解
linux 之软件防火墙iptables详解
netfilter是由rusth russell提出的linux 2.4内核防火墙框架，该框架既简洁又灵活，可实现安全策略应用中的许多功能，如数据包过滤、数据包处理、地址伪装、透明代理、动态网络地址转换（network address translation, nat）,以及基于用户及媒体访问控制（media access control, mac）地址的过滤和基于状态的过滤、包速率限制等。iptables/netfilter的这些规则可以通过灵活组合，形成非常多的功能、涵盖各个方面，这一切都利益于它的优秀设计思想。
0x01：filter和iptables
netfilter是linux操作系统核心层内部的一个数据包处理模块，它具有如下功能：
- 网络地址转换（network address translation）
- 数据包内容修改
- 以及数据包过滤的防火墙功能
netfilter平台中制定了数据包的五个挂载点（hook poing，我们可以理解为回调函数点，数据包到达这些位置的时候会主动调用我们的boov，使我们有机会能在数据包路由的时候改变它们的方向、内容），这５个挂载点分别是pre_routing、input、output、forward、post_routing。

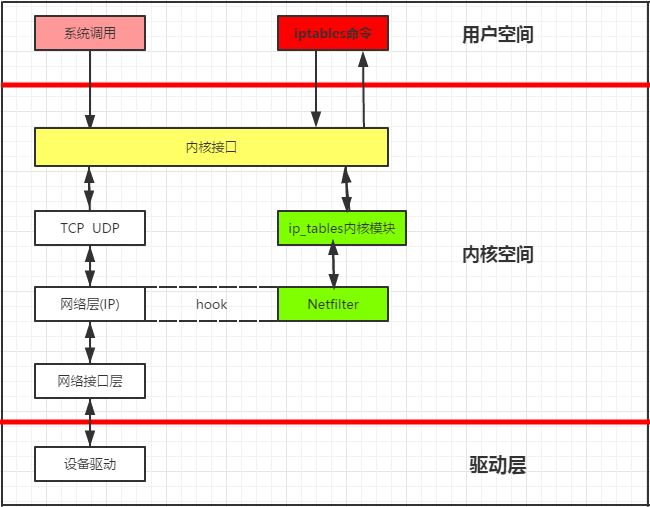

netfilter所设置的规则是存放在内核内存中的，而iptables是一个应用层的应用程序，它通过netfilter放出的接口来对存放在内核中的xxtables（netfilter的配置表）进行修改。这个xxtables由表tables、链chains、规则rules组成，iptables在应用层负责修改这个规则文件。类似应用程序还有firewall、ufw。
1.1:filter、nat、mangle raw规则表
filter表
主要用于对数据包进行过滤，根据具体的规则决定是否放行该数据包（如drop、accept、reject、log）。filter表对应的内核模块为iptable_filter，包含三个规则链：
- input链：input针对那些目的地是本地的包
- forward链：forward过滤所胡不是本地产生的并且旷日持久地不是本地（即本机只负责转发）的包
- output链：output是用来过滤所有本地生成的包
nat表
主要用于修改数据包的ip地址、端口等信息（网络地址转换、如snat、dnat、masquerade、redirect）。属于一个流的包（因为包的大小限制导致数据可能会被分成多个数据包）只会经过这个表一次。如果第一个包被允许做nat或masqueraded，那个余下的包都会自动地被做相同的操作，也就是说，余下的包不会再通过这个表。表对应的内核模块为iptable_nat，包含三个链：
- prerouting链：作用是在包刚刚到达防火墙时改变它的目的地址
- output链：改变本地产生的包的目的地址
- postrouting链：在包就要离开防火墙之前改变其源地址
mangle表
主要用于修改数据包的tos（type oof service，服务类型）、ttl（time to live，生存周期）值以及为数据包设置mark标记，以实现qos（quality of service，服务质量）调整以及策略路由等应用，由于需要相应的路由设备支持，因此应用并不广泛。包含一个规则链－－prerouting、postrouting、input、output、forward。
raw表
是自1.2.9以后版本的iptables新增的表，主要用决定数据包是否被状态跟踪机制处理。在匹配数据包时，raw表的规则要优先于其它表。包含两条规则链－－output、prerouting
iptables中数据包和４种被跟踪连接的４种不同状态：
- new：该包想要形如一个连接（重新连接或将连接重定向）
- related：该包是属于某个已经建立的连接所建立的新连接。例如：ftp的数据传输连接就是控制连接 所related出来的连接。–icmp-type 0（ping 应答）就是icmp-type 8（ping 请求）所 related出来的。
- established：只要发送并接到应用，一个数据连接从new变为established，而且该状态会纠结匹配这个连接的后续数据包。
- invalid：数据包不能被识别属于哪个连接或没有任何状态。比如内存举出，收到不知属于哪个连接的icmp错误信息，一般应该drop这个状态的任何数据。
1.2:input、forward等规则链和规则
在处理各种数据包时，根据防火墙规则的不同介入时机，iptables代涉及５种默认规则链，从应用时间点的角度理解这些链：
- input链：当接收到防火墙本地地址的数据包（入站）时，应用此链中的规则。
- output链：当防火墙本机向外发送数据包（出站）时，应用此链中的规则。
- forward链：当接收到需要通过防火墙发送给其它地址的数据包（转发）时，应用此链中的规则。
- prerouting链：在对数据包作路由选择之前，应用此链中的规则，如dnat。
- postrouting链：在对数据包作路由选择之后，应用此链中的规则，如snat。
防火墙处理数据包的方式（规则）：
accept：允许数据包通过。
drop：直接丢弃数据包，不给任何回应信息。
reject：拒绝数据包通过，必要时会给数据发送端一个响应信息。
snat：源地址转换在进入路由层面的route之前，重新改写一个源地址，目标地址不变，并在本机建立nat表项，当数据返回时，根据nat表将目的地址数据改定为数据发送出去时候的源地址，并发送给主机。解决内网用户用同一个公网地址上网的问题。
dnat：目标地址转换。和snat相反，ip包经过route之后、出本地的网络栈之前，重新修改目标地址，源地址不变，在本机建立nat表项，当数据返回时，根据nat表将源地址修改为熂发送过来的时候的目标地址，并发给远程主机。可以隐藏后端服务器的真实地址。
redirect:是dnat的一种特殊形式，将网络包转发到本地host上（不管ip头部指定的目标地址是什么），方便在本机做端口转发。
log：在/var/log/messages文件中记录日志信息，然后将数据包传递给下一个规则。
0x02：linux数据包路由原理
我们已经知道了netfilter和iptables的架构和作用，并且学习了控制netfilter行为和xtables表的结构，那么这个xtables表是怎么在内核协议栈的数据包路由中直作用的呢？
风口数据包由底层的网卡nic（network interface card）接收，通过数据链路层的解包之后（去除数据链路帧头），就进入了tcp/ip协议栈（本质就是一个处理网络数据的内核驱动）和netfilter混合的数据处理流程中了。数据包的接收、处理、转发流程构成了一个有限状态微量机，经过一些列的内核处理函数、以及netfilter hook点，最后被转发、或者本次上层的应用程序消化掉。是时候看这张图了
