linux LVM磁盘管理，添加新硬盘，硬盘扩容操作，记录备忘。

前言

之前给公司的同事配置了一台samba服务器，因为主要使用的是UI设计的同事，有大量的共享素材，磁盘很快的已经满了。前两天有同事来告知，映射的网络硬盘已经显示没有可用的空间了。想想那台主机里面的电源，应该可以再挂两个硬盘，于是，对磁盘扩容就玩起来了。

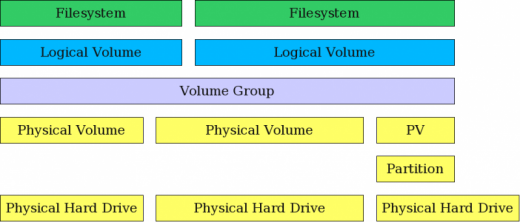

一张来来说明LVM管理：

LVM

添加硬盘

关机，找到一块未用的硬笔，安装在主机里。

查看硬盘使用情况

1
2
3
4
5
6
7
8
9
10
df -HT
文件系统                类型      容量  已用  可用 已用% 挂载点
/dev/mapper/centos-root xfs        54G  1.6G   53G    3% /
devtmpfs                devtmpfs  2.0G     0  2.0G    0% /dev
tmpfs                   tmpfs     2.0G     0  2.0G    0% /dev/shm
tmpfs                   tmpfs     2.0G  9.2M  2.0G    1% /run
tmpfs                   tmpfs     2.0G     0  2.0G    0% /sys/fs/cgroup
/dev/sda1               xfs       518M  228M  290M   44% /boot
/dev/mapper/centos-home xfs       942G  933G  9.1G  100% /home   //这里是重点，已经满了
tmpfs                   tmpfs     398M     0  398M    0% /run/user/0

创建分区

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
[root@server ~]# fdisk /dev/sdb
欢迎使用 fdisk (util-linux 2.23.2)。

更改将停留在内存中，直到您决定将更改写入磁盘。
使用写入命令前请三思。


命令(输入 m 获取帮助)：m
命令操作
   a   toggle a bootable flag
   b   edit bsd disklabel
   c   toggle the dos compatibility flag
   d   delete a partition
   g   create a new empty GPT partition table
   G   create an IRIX (SGI) partition table
   l   list known partition types
   m   print this menu
   n   add a new partition
   o   create a new empty DOS partition table
   p   print the partition table
   q   quit without saving changes
   s   create a new empty Sun disklabel
   t   change a partition's system id
   u   change display/entry units
   v   verify the partition table
   w   write table to disk and exit
   x   extra functionality (experts only)

命令(输入 m 获取帮助)：d
已选择分区 1
分区 1 已删除

命令(输入 m 获取帮助)：n
Partition type:
   p   primary (0 primary, 0 extended, 4 free)
   e   extended
Select (default p): p
分区号 (1-4，默认 1)：
起始 扇区 (2048-976773167，默认为 2048)：
将使用默认值 2048
Last 扇区, +扇区 or +size{K,M,G} (2048-976773167，默认为 976773167)：
将使用默认值 976773167
分区 1 已设置为 Linux 类型，大小设为 465.8 GiB

命令(输入 m 获取帮助)：t
已选择分区 1
Hex 代码(输入 L 列出所有代码)：L

 0  空              24  NEC DOS         81  Minix / 旧 Linu bf  Solaris
 1  FAT12           27  隐藏的 NTFS Win  82  Linux 交换 / So c1  DRDOS/sec (FAT-
 2  XENIX root      39  Plan 9          83  Linux           c4  DRDOS/sec (FAT-
 3  XENIX usr       3c  PartitionMagic  84  OS/2 隐藏的 C:  c6  DRDOS/sec (FAT-
 4  FAT16 <32M      40  Venix 80286     85  Linux 扩展      c7  Syrinx
 5  扩展            41  PPC PReP Boot   86  NTFS 卷集       da  非文件系统数据
 6  FAT16           42  SFS             87  NTFS 卷集       db  CP/M / CTOS / .
 7  HPFS/NTFS/exFAT 4d  QNX4.x          88  Linux 纯文本    de  Dell 工具
 8  AIX             4e  QNX4.x 第2部分  8e  Linux LVM       df  BootIt
 9  AIX 可启动      4f  QNX4.x 第3部分  93  Amoeba          e1  DOS 访问
 a  OS/2 启动管理器 50  OnTrack DM      94  Amoeba BBT      e3  DOS R/O
 b  W95 FAT32       51  OnTrack DM6 Aux 9f  BSD/OS          e4  SpeedStor
 c  W95 FAT32 (LBA) 52  CP/M            a0  IBM Thinkpad 休 eb  BeOS fs
 e  W95 FAT16 (LBA) 53  OnTrack DM6 Aux a5  FreeBSD         ee  GPT
 f  W95 扩展 (LBA)  54  OnTrackDM6      a6  OpenBSD         ef  EFI (FAT-12/16/
10  OPUS            55  EZ-Drive        a7  NeXTSTEP        f0  Linux/PA-RISC
11  隐藏的 FAT12    56  Golden Bow      a8  Darwin UFS      f1  SpeedStor
12  Compaq 诊断     5c  Priam Edisk     a9  NetBSD          f4  SpeedStor
14  隐藏的 FAT16 <3 61  SpeedStor       ab  Darwin 启动     f2  DOS 次要
16  隐藏的 FAT16    63  GNU HURD or Sys af  HFS / HFS+      fb  VMware VMFS
17  隐藏的 HPFS/NTF 64  Novell Netware  b7  BSDI fs         fc  VMware VMKCORE
18  AST 智能睡眠    65  Novell Netware  b8  BSDI swap       fd  Linux raid 自动
1b  隐藏的 W95 FAT3 70  DiskSecure 多启 bb  Boot Wizard 隐  fe  LANstep
1c  隐藏的 W95 FAT3 75  PC/IX           be  Solaris 启动    ff  BBT
1e  隐藏的 W95 FAT1 80  旧 Minix
Hex 代码(输入 L 列出所有代码)：df
已将分区“Linux”的类型更改为“BootIt”

命令(输入 m 获取帮助)：w
The partition table has been altered!

Calling ioctl() to re-read partition table.
正在同步磁盘。
[root@server ~]# fdisk /dev/sdb
欢迎使用 fdisk (util-linux 2.23.2)。

更改将停留在内存中，直到您决定将更改写入磁盘。
使用写入命令前请三思。


命令(输入 m 获取帮助)：p

磁盘 /dev/sdb：500.1 GB, 500107862016 字节，976773168 个扇区
Units = 扇区 of 1 * 512 = 512 bytes
扇区大小(逻辑/物理)：512 字节 / 512 字节
I/O 大小(最小/最佳)：512 字节 / 512 字节
磁盘标签类型：dos
磁盘标识符：0xc738c738

   设备 Boot      Start         End      Blocks   Id  System
/dev/sdb1            2048   976773167   488385560   df  BootIt

命令(输入 m 获取帮助)：q

查看分区信息

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
[root@server ~]# fdisk -l
磁盘 /dev/sda：1000.2 GB, 1000204886016 字节，1953525168 个扇区
Units = 扇区 of 1 * 512 = 512 bytes
扇区大小(逻辑/物理)：512 字节 / 4096 字节
I/O 大小(最小/最佳)：4096 字节 / 4096 字节
磁盘标签类型：dos
磁盘标识符：0x000b0c67

   设备 Boot      Start         End      Blocks   Id  System
/dev/sda1   *        2048     1026047      512000   83  Linux
/dev/sda2         1026048  1953523711   976248832   8e  Linux LVM

磁盘 /dev/sdb：500.1 GB, 500107862016 字节，976773168 个扇区
Units = 扇区 of 1 * 512 = 512 bytes
扇区大小(逻辑/物理)：512 字节 / 512 字节
I/O 大小(最小/最佳)：512 字节 / 512 字节
磁盘标签类型：dos
磁盘标识符：0xc738c738

   设备 Boot      Start         End      Blocks   Id  System
/dev/sdb1            2048   976773167   488385560   df  BootIt

磁盘 /dev/mapper/centos-root：53.7 GB, 53687091200 字节，104857600 个扇区
Units = 扇区 of 1 * 512 = 512 bytes
扇区大小(逻辑/物理)：512 字节 / 4096 字节
I/O 大小(最小/最佳)：4096 字节 / 4096 字节

磁盘 /dev/mapper/centos-swap：4160 MB, 4160749568 字节，8126464 个扇区
Units = 扇区 of 1 * 512 = 512 bytes
扇区大小(逻辑/物理)：512 字节 / 4096 字节
I/O 大小(最小/最佳)：4096 字节 / 4096 字节

磁盘 /dev/mapper/centos-home：941.8 GB, 941759660032 字节，1839374336 个扇区  //记住这个
Units = 扇区 of 1 * 512 = 512 bytes
扇区大小(逻辑/物理)：512 字节 / 4096 字节
I/O 大小(最小/最佳)：4096 字节 / 4096 字节

查看volume group 信息

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
[root@server ~]# vgdisplay
  --- Volume group ---
  VG Name               centos          //记住这个
  System ID
  Format                lvm2
  Metadata Areas        1
  Metadata Sequence No  4
  VG Access             read/write
  VG Status             resizable
  MAX LV                0
  Cur LV                3
  Open LV               3
  Max PV                0
  Cur PV                1
  Act PV                1
  VG Size               <931.02 GiB
  PE Size               4.00 MiB
  Total PE              238341
  Alloc PE / Size       238325 / <930.96 GiB
  Free  PE / Size       16 / 64.00 MiB
  VG UUID               pSvviC-2h2k-AA3P-OUpk-OvtT-SXWd-qZ2dQa

查看logical volume

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
[root@server ~]# vgdisplay
  --- Volume group ---
  VG Name               centos
  System ID
  Format                lvm2
  Metadata Areas        1
  Metadata Sequence No  4
  VG Access             read/write
  VG Status             resizable
  MAX LV                0
  Cur LV                3
  Open LV               3
  Max PV                0
  Cur PV                1
  Act PV                1
  VG Size               <931.02 GiB
  PE Size               4.00 MiB
  Total PE              238341
  Alloc PE / Size       238325 / <930.96 GiB
  Free  PE / Size       16 / 64.00 MiB
  VG UUID               pSvviC-2h2k-AA3P-OUpk-OvtT-SXWd-qZ2dQa

创建physical volume

1
2
[root@server ~]# pvcreate /dev/sdb1
  Physical volume "/dev/sdb1" successfully created.

将physical volume扩展到volume group

1
2
[root@server ~]# vgextend centos /dev/sdb1    //centos 为volume group名称
  Volume group "centos" successfully extended

将sdb1容量扩展至/home

查看physical volume

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
[root@server ~]# pvdisplay
  --- Physical volume ---
  PV Name               /dev/sda2
  VG Name               centos
  PV Size               931.02 GiB / not usable 4.00 MiB
  Allocatable           yes
  PE Size               4.00 MiB
  Total PE              238341
  Free PE               16
  Allocated PE          238325
  PV UUID               9PCjzM-KHZJ-mDF2-Qb8d-E6Ye-4elf-AdDi4O

  --- Physical volume ---
  PV Name               /dev/sdb1
  VG Name               centos
  PV Size               465.76 GiB / not usable 3.02 MiB   //新挂的500GB盘
  Allocatable           yes
  PE Size               4.00 MiB
  Total PE              119234
  Free PE               119234
  Allocated PE          0
  PV UUID               eWCdST-avv3-6Asl-KrdI-fS0O-Kmqm-bjosEU

查看logical volume信息

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
[root@server ~]# lvdisplay
  --- Logical volume ---
  LV Path                /dev/centos/swap
  LV Name                swap
  VG Name                centos
  LV UUID                VGPZIE-CFT1-70zk-1MGp-s0ce-330x-jytZpX
  LV Write Access        read/write
  LV Creation host, time localhost.localdomain, 2018-09-26 15:02:00 +0800
  LV Status              available
  # open                 2
  LV Size                <3.88 GiB
  Current LE             992
  Segments               1
  Allocation             inherit
  Read ahead sectors     auto
  - currently set to     256
  Block device           253:1

  --- Logical volume ---
  LV Path                /dev/centos/home
  LV Name                home
  VG Name                centos
  LV UUID                S3dfG3-rZyv-nR1t-WuLo-0TBt-y6PM-1ZU7Fh
  LV Write Access        read/write
  LV Creation host, time localhost.localdomain, 2018-09-26 15:02:01 +0800
  LV Status              available
  # open                 1
  LV Size                877.08 GiB       //这里是之前已经满的那块盘
  Current LE             224533
  Segments               1
  Allocation             inherit
  Read ahead sectors     auto
  - currently set to     256
  Block device           253:2

  --- Logical volume ---
  LV Path                /dev/centos/root
  LV Name                root
  VG Name                centos
  LV UUID                IKM0LU-JsZh-LYJ1-bacl-oV8t-lySs-sEUGlS
  LV Write Access        read/write
  LV Creation host, time localhost.localdomain, 2018-09-26 15:02:05 +0800
  LV Status              available
  # open                 1
  LV Size                50.00 GiB      //这里是新挂的盘
  Current LE             12800
  Segments               1
  Allocation             inherit
  Read ahead sectors     auto
  - currently set to     256
  Block device           253:0

查看系统挂载信息

1
2
3
4
5
6
7
8
9
10
11
12
13
cat /etc/fstab

#
# /etc/fstab
# Created by anaconda on Wed Sep 26 15:02:07 2018
#
# Accessible filesystems, by reference, are maintained under '/dev/disk'
# See man pages fstab(5), findfs(8), mount(8) and/or blkid(8) for more info
#
/dev/mapper/centos-root /                       xfs     defaults        0 0
UUID=ad148335-aa47-4c16-a2bf-9e4727e98749 /boot                   xfs     defaults        0 0
/dev/mapper/centos-home /home                   xfs     defaults        0 0    //看这里
/dev/mapper/centos-swap swap                    swap    defaults        0 0

将新挂的盘整个扩容到/home下：

1
2
3
lvextend -l +100%FREE /dev/mapper/centos-home
  Size of logical volume centos/home changed from 877.08 GiB (224533 extents) to 1.31 TiB (343783 extents).
  Logical volume centos/home successfully resized.   //容量已经从877GB更为1.31TB了。

确认磁盘使用情况

1
2
3
4
5
6
7
8
9
10
[root@server ~]# df -HT
文件系统                类型      容量  已用  可用 已用% 挂载点
/dev/mapper/centos-root xfs        54G  1.6G   53G    3% /
devtmpfs                devtmpfs  2.0G     0  2.0G    0% /dev
tmpfs                   tmpfs     2.0G     0  2.0G    0% /dev/shm
tmpfs                   tmpfs     2.0G  9.2M  2.0G    1% /run
tmpfs                   tmpfs     2.0G     0  2.0G    0% /sys/fs/cgroup
/dev/sda1               xfs       518M  228M  290M   44% /boot
/dev/mapper/centos-home xfs       942G  933G  9.1G  100% /home      //好像还是没有变化，新的盘没有挂上来
tmpfs                   tmpfs     398M     0  398M    0% /run/user/0

刷新文件系统

1
2
3
4
5
6
7
8
9
10
11
[root@server ~]# xfs_growfs /dev/mapper/centos-home
meta-data=/dev/mapper/centos-home isize=256    agcount=4, agsize=57480448 blks
         =                       sectsz=4096  attr=2, projid32bit=1
         =                       crc=0        finobt=0 spinodes=0
data     =                       bsize=4096   blocks=229921792, imaxpct=25
         =                       sunit=0      swidth=0 blks
naming   =version 2              bsize=4096   ascii-ci=0 ftype=0
log      =internal               bsize=4096   blocks=112266, version=2
         =                       sectsz=4096  sunit=1 blks, lazy-count=1
realtime =none                   extsz=4096   blocks=0, rtextents=0
data blocks changed from 229921792 to 352033792

因为centos默认的文件系统为xfs。如果创建的文件系统为ext3/ext4则使用下面命令：

1
resize2fs /dev/mapper/centos-home

再次确认磁盘使用信息

1
2
3
4
5
6
7
8
9
10
df -HT
文件系统                类型      容量  已用  可用 已用% 挂载点
/dev/mapper/centos-root xfs        54G  1.6G   53G    3% /
devtmpfs                devtmpfs  2.0G     0  2.0G    0% /dev
tmpfs                   tmpfs     2.0G     0  2.0G    0% /dev/shm
tmpfs                   tmpfs     2.0G  9.2M  2.0G    1% /run
tmpfs                   tmpfs     2.0G     0  2.0G    0% /sys/fs/cgroup
/dev/sda1               xfs       518M  228M  290M   44% /boot
/dev/mapper/centos-home xfs       1.5T  933G  510G   65% /home      //看这里，磁盘已经加到1.5TB
tmpfs                   tmpfs     398M     0  398M    0% /run/user/0

扩容完成，参考链接请戳：

参考1：LVM逻辑卷管理

参考2：Centos 7 利用LVM实现动态扩容

小结

  1. 创建分区 #fdisk /dev/sdb

  2. 创建物理卷 #pvcreat /dev/sdb1

  3. 查看卷组名称及使用情况 #vgdisplay

  4. 将物理卷扩展到卷组 #vgextend centos /dev/sdb1 (此处‘centos’是卷组名称)

  5. 将卷组中空闲空间扩展到 /home #lvextend -l +100%FREE /dev/mapper/centos-home

  6. 刷新文件系统是扩容生效 #xfs_growfs /dev/mapper/centos-home (ext4使用这个)resize2fs /dev/mapper/centos-home

注：使用reiserfs 文件系统代替ext3/ext4：resize_reiserfs /dev/mapper/drore-home

linux
#lvm
LVM 磁盘扩容
https://ywmy.xyz/2018/12/04/LVM-磁盘扩容/
作者
ian
发布于
2018年12月4日
许可协议
